選項 說明 Available Physical Drives 列出來連接在此陣列卡上的硬盤。圖示的硬盤在SCSI PORT 2 (SCSI B) ID為0，硬盤的容量為 36.4 GB。 Raid Configurations 有3種選擇 RAID 5，RAID 1 (1+0)，RAID 0。圖示的機器帶一個硬盤,默認為RAID 0。 Spare 把所選擇的硬盤作為熱備的硬盤 Maximum Boot partition ******引導分區的設置,可以有兩個選項，Disable (4G maximum) 默認和 Enable (8G maxiumu)。

　　本文說明了 Proliant ML 系統、DL 系列服務器 F8 配置陣列卡過程。

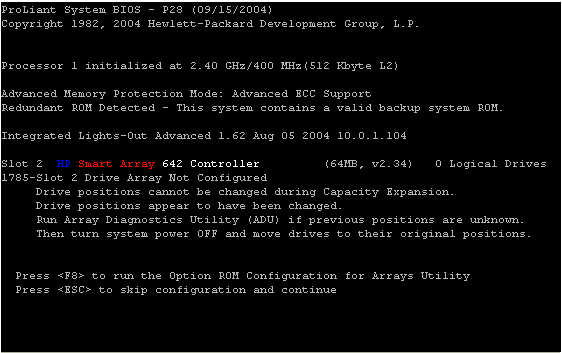

　　1. 從自檢信息中可以判斷出，機器加的陣列卡為 SmartArray 642 陣列卡一塊。

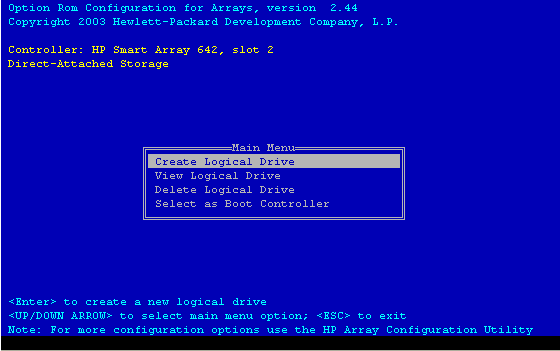

　　2. 上面提示信息說明，進入陣列卡的配置程序需要按 F8 進入陣列卡的配置程序。可以看到機器陣列卡的配置程序有4個初始選項:

　　Create Logical Drive 創建陣列

　　View Logical Driver 查看陣列

　　Delete Logical Driver 刪除陣列

　　Select as Boot Controller 將陣列卡設置為機器的******個引導設備

　　注意：***后一個選項,將陣列卡設置為機器的******個引導設備。這樣設置后，重新啟動機器，就會沒有該選項。

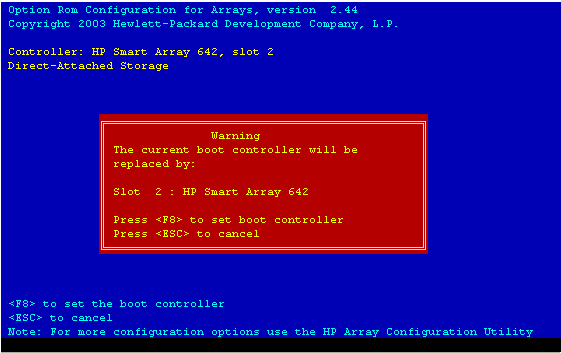

　　3. 選擇"Select as Boot Controller",出現紅色的警告信息。選擇此選項，服務器的第一個引導設備是陣列卡(SmartArray 642),按"F8"進行確認。

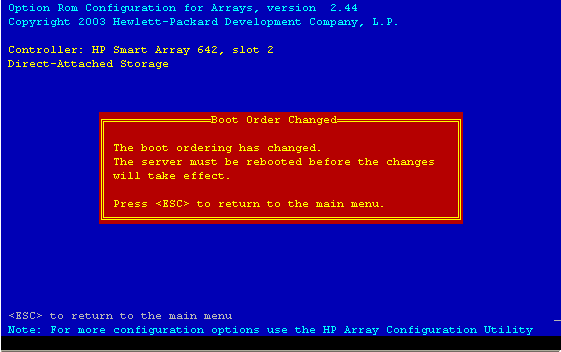

　　4. 按完"F8"，確認之后，提示，確認改變，必須重新引導服務器，改變才可以生效。

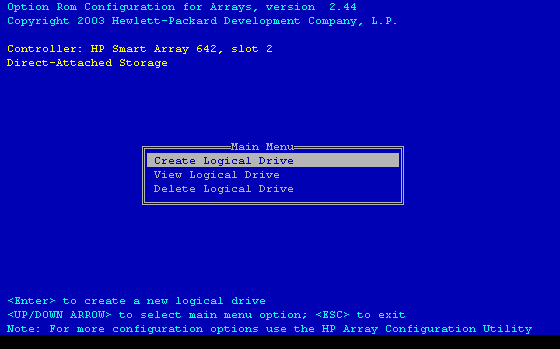

　　5. 按"ESC"之后，返回到主界面，現在看到三個選項了。

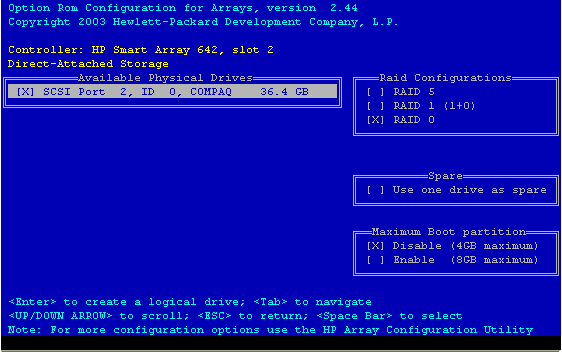

　　6. 進入"Create Logical Drive"的界面,可以看到4部分的信息。

選項	說明
Available Physical Drives	列出來連接在此陣列卡上的硬盤。圖示的硬盤在SCSI PORT 2 (SCSI B) ID為0，硬盤的容量為 36.4 GB。
Raid Configurations	有3種選擇 RAID 5，RAID 1 (1+0)，RAID 0。圖示的機器帶一個硬盤,默認為RAID 0。
Spare	把所選擇的硬盤作為熱備的硬盤
Maximum Boot partition	******引導分區的設置,可以有兩個選項，Disable (4G maximum) 默認和 Enable (8G maxiumu)。





　　7. 按回車進行確認，提示已經創建一個RAID 0的陣列，邏輯盤的大小為33.9GB，按 F8 進行保存即可。
