1、說明

　　所需軟件及下載地址

　　CentOS 5.2----------------------------------***穩定的linux服務器

　　ppp-2.4.3.tar.gz----------------------------PPP主程序

　　openssl-0.9.8i.tar.gz-----------------------生產證書的主程序

　　xl2tpd-1.2.3.tar.gz-------------------------FreeRadius服務器主程序

　　openswan-2.6.19.tar.gz----------------------IPSec主程序

　　1.2、實現過程及功能特性

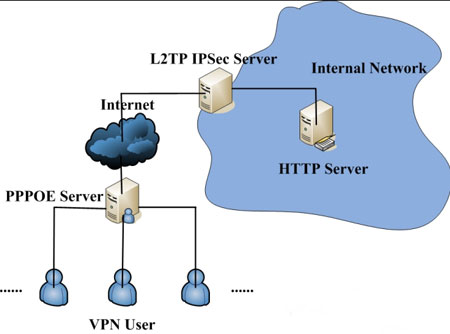

　　我們的試驗網絡拓撲如下圖所示：

　　我們采用VM虛擬機試驗，VM中的網絡設置如下:

　　在VMware提供的Virtual Network Editor中的“Host Virtual Network Mapping”選項卡中，把VMNet2設為Not bridged，點擊右邊的“>”按鈕-subnet，IP地址填入172.16.1.0，確定。

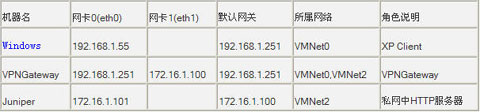

　　VPNGateway虛擬機需要再添加一個網卡,然后在Linux下按照下表設置各個網卡，并在虛擬機設置中選擇網卡對應的網絡。其中VPNGateway的網卡0屬于VMNet0，網卡1屬于VMNet2。網卡1的默認網卡設為192.168.2.1。

　　另外，XP本機自動位于VMNet0，不需要進行設置。



　　其中，192.168.1.0/24網段模擬外網，windows xp模擬外網撥號的VPN客戶機。

　　172.16.1.0/24網段模擬內網，Juniper為內網中一臺機器，作為企業內部的HTTP服務器。

　　2.架設服務器

　　具體過程不再贅述，相關配置文件如下：

　　OpenSWan 主要配置文件：

　　/etc/ipsec.secrets 用來保存private RSA keys 和 preshared secrets (PSKs)

　　/etc/ipsec.conf 配置文件(settings, options, defaults, connections)

　　OpenSWan 主要配置目錄 ：

　　/etc/ipsec.d/cacerts 存放X.509 認證證書(根證書-"root certificates")

　　/etc/ipsec.d/certs 存放X.509 客戶端證書(X.509 client Certificates)

　　/etc/ipsec.d/private 存放X.509 認證私鑰(X.509 Certificate private keys)

　　/etc/ipsec.d/crls 存放X.509 證書撤消列表(X.509 Certificate Revocation Lists)

　　/etc/ipsec.d/ocspcerts 存放X.500 OCSP 證書(Online Certificate Status Protocol certificates)

　　/etc/ipsec.d/passwd XAUTH 密碼文件(XAUTH password file)

　　/etc/ipsec.d/policies 存放Opportunistic Encryption 策略組(The Opportunistic Encryption policy groups)

　　[root@mm ~]# cat /etc/ppp/chap-secrets # Secrets for authentication using CHAP #

　　client server secret IP addresses

　　test1 * test1 *

　　l2tptest1 * l2tptest1 10.1.1.1

　　l2tptest2 * l2tptest2 *

　　[root@mm ~]# cat /etc/ipsec.secrets

　　RSA /etc/ipsec.d/private/vpngateway.key "123456"

　　#192.168.1.251 %any : PSK "123456"

　　[root@mm ~]# cat /etc/ipsec.conf

　　#version 2.0

　　config setup

　　interfaces=%defaultroute

　　nat_traversal=yes

　　virtual_private=%v4:192.168.0.0/16,%v4:10.0.0.0/8,%v4:172.16.1.0/24,%v4:!192.168.1.0/24

　　conn %default

　　compress=yes

　　authby=rsasig

　　leftrsasigkey=%cert

　　rightrsasigkey=%cert

　　#conn roadwarrior

　　#left=172.16.1.100

　　#leftcert=vpngateway.cert

　　#leftsubnet=172.16.1.0/24

　　#right=%any

　　#auto=add

　　conn l2tpx509

　　pfs=no auto=add

　　left=192.168.1.251

　　leftcert=vpngateway.cert

　　leftprotoport=17/1701

　　right=%any

　　rightca=%same

　　rightprotoport=17/%any ############################################################################# #configure preshared secret authentication

　　#conn l2tp

　　# authby=secret

　　# pfs=no

　　# auto=add

　　# type=transport

　　# left=192.168.1.251

　　# leftprotoport=17/1701

　　# right=%any

　　# rightprotoport=17/%any ############################################################################# #include /etc/ipsec.d/examples/no_oe.conf

　　[root@mm ~]# cat /etc/ppp/options.xl2tpd

　　ipcp-accept-local

　　ipcp-accept-remote

　　ms-dns 192.168.10.1

　　ms-dns 192.168.10.3

　　ms-wins 192.168.10.2

　　ms-wins 192.168.10.4

　　#noccp

　　auth

　　crtscts

　　idle 1800

　　mtu 1410

　　mru 1410

　　nodefaultroute

　　debug

　　lock

　　proxyarp

　　connect-delay 5000

　　logfile /var/log/l2tpd.log

　　proxyarp

　　[root@mm ~]# cat /etc/xl2tpd/xl2tpd.conf

　　[global]

　　listen-addr = 192.168.1.251

　　port = 1701

　　auth file = /etc/ppp/chap-secrets

　　debug tunnel = yes

　　[lns default]

　　ip range = 172.16.1.10-172.16.1.254

　　local ip = 192.168.1.251

　　require chap = yes

　　refuse pap = yes

　　require authentication = yes

　　name = mm's L2TP VPN Server

　　ppp debug = yes

　　pppoptfile = /etc/ppp/options.xl2tpd

　　length bit = yes

　　復制證書(在機器之間復制證書請確保安全性)：

　　#cp cacert.pem /etc/ipsec.d/cacerts

　　#cp vpngateway.cert /etc/ipsec.d/certs

　　#cp vpngateway.key /etc/ipsec.d/private

　　#cp crl.pem /etc/ipsec.d/crls/

　　CA工作目錄： /root/CA

　　# openssl req ‐x509 ‐days 3650 ‐newkey rsa:1024 ‐keyout cakey.pem ‐out cacert.pem

　　# mkdir newcerts

　　# touch index.txt

　　# echo "01" > serial

　　# echo "01" > crlnumber

　　# mkdir private

　　# cp cakey.pem ./private/

　　# openssl ca ‐gencrl ‐out crl.pem

　　# openssl req ‐newkey rsa:1024 ‐keyout vpngateway.key ‐out vpngatewayreq.pem

　　# openssl ca ‐in ../vpngatewayreq.pem ‐days 365 ‐out ../vpngateway.cert ‐notext

　　# openssl pkcs12 ‐export ‐in cacert.pem ‐inkey cakey.pem ‐out demoCA.p12

　　下面產生windows的私鑰及證書：

　　# openssl req ‐newkey rsa:1024 ‐keyout windows.key ‐out windowsreq.pem

　　# openssl ca ‐in ../windowsreq.pem ‐days 3650 ‐out ../windows.cert ‐notext

　　# openssl pkcs12 ‐export ‐in windows.cert ‐inkey windows.key ‐out windows.p12

　　注意，在導出P12文件時，輸入讀取CA密鑰的密碼，然后再指定導出p12文件中的證書需要

　　的密碼，并進行二次確認。

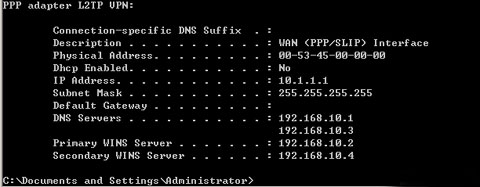

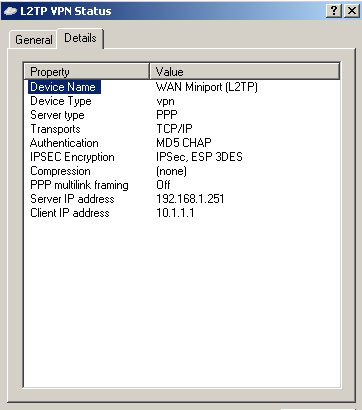

　　用戶名l2tptest1，密碼l2tptest1，進行撥號，

　　可以看到獲得的IP 是/etc/ppp/chap‐secrets 文件中指定的那個IP：

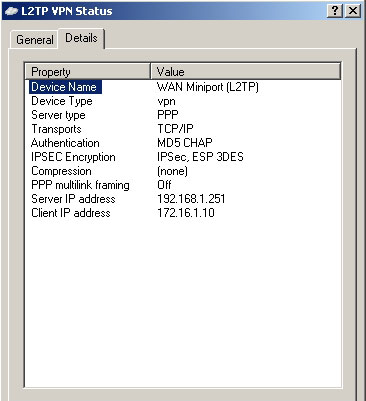

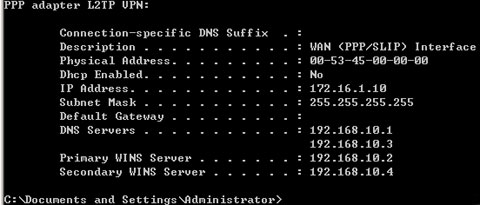

　　用戶名l2tptest2，密碼l2tptest2，進行撥號，

　　可以看到獲得的IP 是從地址池中獲得的：



　　一個完整的撥號連接信息如下：

　　xl2tpd[7581]: build_fdset: closing down tunnel 34285

　　xl2tpd[7581]: get_call: allocating new tunnel for host 192.168.1.55, port 1701.

　　xl2tpd[7581]: get_call: allocating new tunnel for host 192.168.1.55, port 1701.

　　xl2tpd[7581]: control_finish: Peer requested tunnel 3 twice, ignoring second one.

　　xl2tpd[7581]: build_fdset: closing down tunnel 46042

　　xl2tpd[7581]: Connection established to 192.168.1.55, 1701. Local: 26849, Remote: 3 (ref=0/0).

　　LNS session is 'default'

　　xl2tpd[7581]: start_pppd: I'm running:

　　xl2tpd[7581]: "/usr/sbin/pppd"

　　xl2tpd[7581]: "passive"

　　xl2tpd[7581]: "‐detach"

　　xl2tpd[7581]: "192.168.1.251:172.16.1.10"

　　xl2tpd[7581]: "refuse‐pap"

　　xl2tpd[7581]: "auth"

　　xl2tpd[7581]: "require‐chap"

　　xl2tpd[7581]: "name"

　　xl2tpd[7581]: "mm's L2TP VPN Server"

　　xl2tpd[7581]: "debug"

　　xl2tpd[7581]: "file"

　　xl2tpd[7581]: "/etc/ppp/options.xl2tpd"

　　xl2tpd[7581]: "/dev/pts/1"

　　xl2tpd[7581]: Call established with 192.168.1.55, Local: 64654, Remote: 1, Serial: 0

　　xl2tpd[7581]: network_thread: select timeout

　　xl2tpd[7581]: network_thread: select timeout

　　xl2tpd[7581]: child_handler : pppd exited for call 1 with code 10

　　xl2tpd[7581]: call_close: Call 64654 to 192.168.1.55 disconnected

　　xl2tpd[7581]: control_finish: Connection closed to 192.168.1.55, port 1701 (), Local: 26849,

　　Remote: 3

　　xl2tpd[7581]: build_fdset: closing down tunnel 26849

　　xl2tpd[7581]: Trustingly terminating pppd: sending TERM signal to pid 7633

　　xl2tpd[7581]: pppd 7633 successfully terminated

　　關于L2TP IPSec VPN 服務器的架設，暫且學習到這里，其中還有很多細節需要學習和熟悉，有待進一步的研究。
